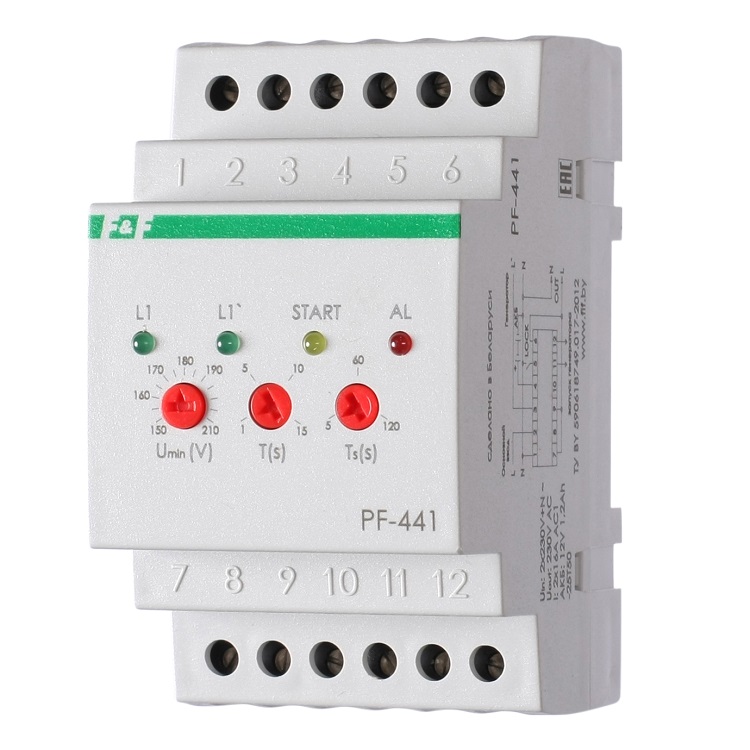

Автоматический переключатель фаз PF-441, 2х230+N, 3×16А, 3NO, DIN

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ РЕЛЕ:
Для работы с однофазными генераторами. Порог переключения: нижний 150-210 В, верхний 270 В. 16 А.

НАЗНАЧЕНИЕ:

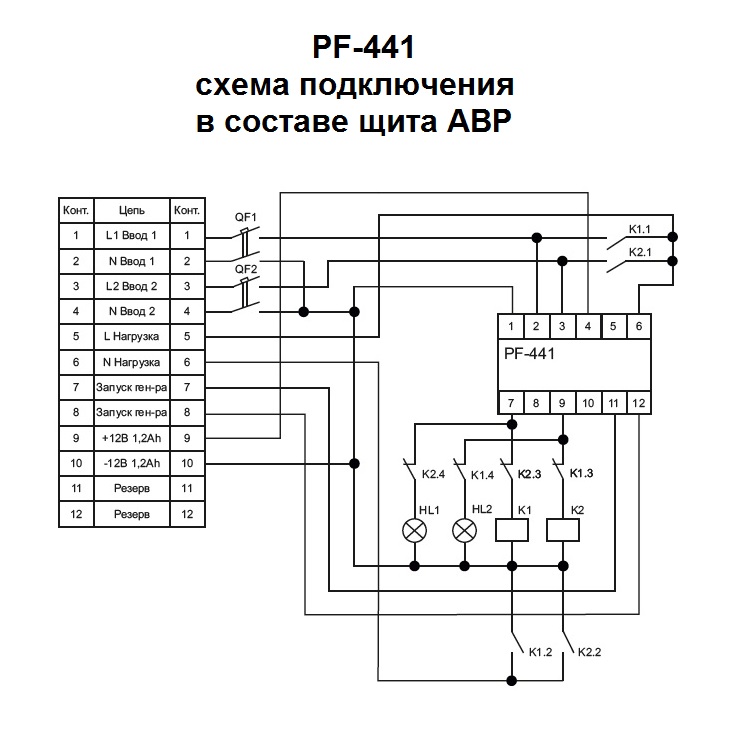

Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.

ПРИНЦИП РАБОТЫ:

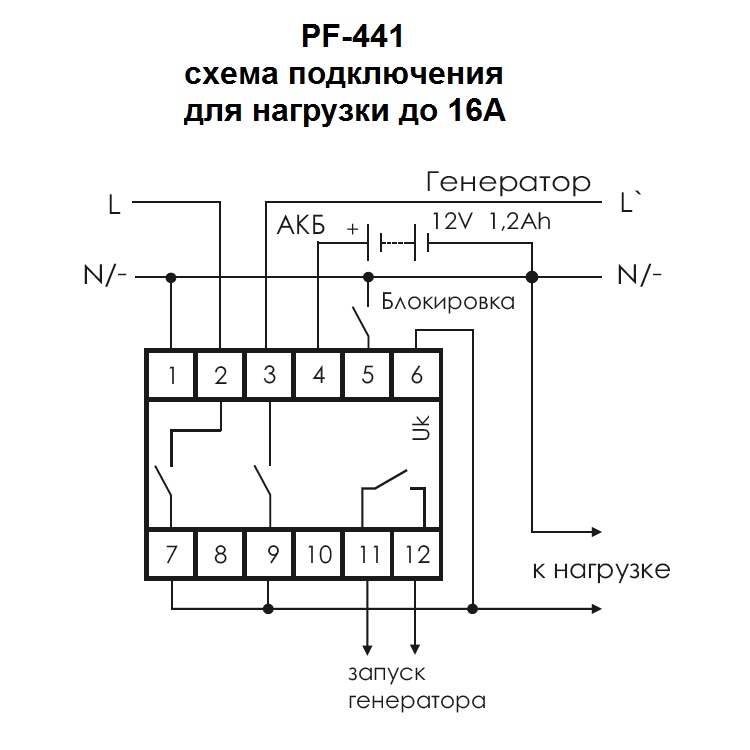

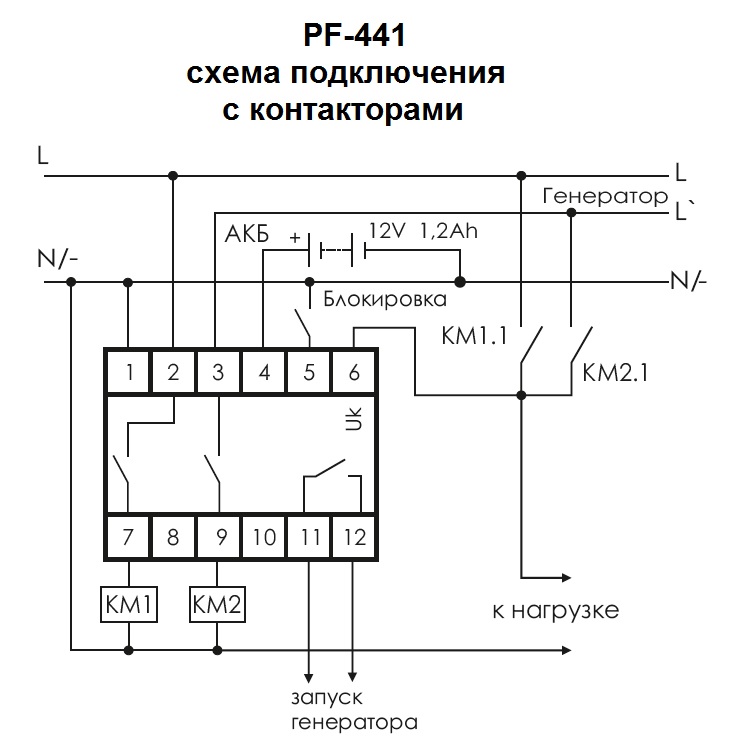

Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
работа с генераторными установками;

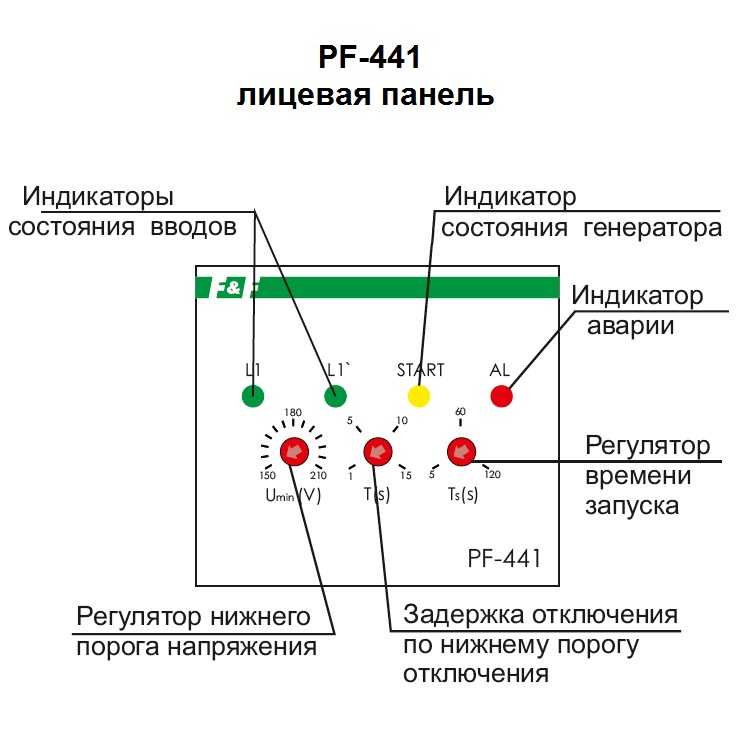

регулируемое время переключения;
регулируемый верхний порог переключения.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
— контроль верхнего и нижнего допустимых пределов напряжения;
— защита нагрузки от пониженного и повышенного напряжения;
— контроль включения нагрузки, защита от «встречного» напряжения;
— формирование сигнала запуска генератора;
— контроль запуска генератора;
— аварийное отключение нагрузки внешним сигналом;
​- работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.
